ACEMIC CCS1000

Центральный блок цифровой проводной конференц‑системы ACEMIC CCS1000

ACEMIC CCS1000 — центральный блок цифровой проводной конференц‑системы для залов заседаний, переговорных комнат, учебных аудиторий и административных учреждений. Он обеспечивает питание, управление и обработку звука подключённых председательских и делегатских микрофонных пультов.

Блок оснащён цветным сенсорным IPS‑экраном диагональю 3,5 дюйма и поддерживает пять режимов управления микрофонами: FIFO, LIFO, Free, Only‑C и Limited. Для записи заседаний предусмотрен USB‑интерфейс с сохранением аудио в формате WAV.

Четыре разъёма DIN‑8 позволяют подключить до 30 пультов на каждую линию — всего до 120 устройств. Одновременно активными могут быть от 1 до 12 микрофонов. Адресация отдельных пультов не требуется: производитель заявляет подключение по принципу Plug and Play.

Характеристики центрального блока
модель: CCS1000;
тип системы: цифровая проводная конференц‑система;
дисплей: цветной сенсорный IPS, 3,5 дюйма;
питание: 110–220 В AC, 50 Гц;
максимальная потребляемая мощность: 150 Вт;
максимальное количество подключаемых пультов: 120;
линии подключения: 4;
ёмкость каждой линии: до 30 пультов;
количество одновременно активных микрофонов: от 1 до 12;
количество председательских пультов: производителем не ограничено;
частотный диапазон: 20 Гц–20 кГц;
отношение сигнал/шум: более 96 дБА;
коэффициент гармонических искажений: менее 0,05%;
интерфейс записи: USB;
формат записи: WAV;
разъёмы конференционных линий: 4 × DIN‑8;
интерфейс управления: RS‑232;
заявленные аудиовыходы: 2 × RCA, 2 × Jack 6,35 мм и 1 × XLR;
поддержка каскадного расширения системы;
интеграция с внешней системой централизованного управления.

Режимы управления микрофонами
FIFO — при достижении лимита включение нового микрофона отключает микрофон, активированный первым;
LIFO — при достижении лимита отключается микрофон, активированный последним;
Free — свободное включение микрофонов;
Only‑C — приоритет председательского пульта;
Limited — ограничение количества одновременно выступающих.

Также предусмотрены приоритетное отключение или заглушение делегатских пультов председателем, таймер отключения и автоматическое выключение.

Параметры совместимых конференционных пультов

Официальная карточка приводит следующие общие характеристики председательских и делегатских модулей:

рабочее напряжение: 24 В DC;
потребляемый ток: 50 мА;
диаграмма направленности микрофона: кардиоидная;
чувствительность: −46 dBV/Pa;
частотный диапазон: 30 Гц–16 кГц;
входное сопротивление: 2 кОм;
эквивалентный уровень шума: 20 дБА SPL;
максимальный уровень звукового давления: 125 дБ при THD менее 3%;
встроенный громкоговоритель: 2 Вт, 4 Ом;
разъём для наушников: Jack 3,5 мм.
Комплектация

По представленному фрагменту прайса достоверно подтверждается только:

центральный блок управления ACEMIC CCS1000.

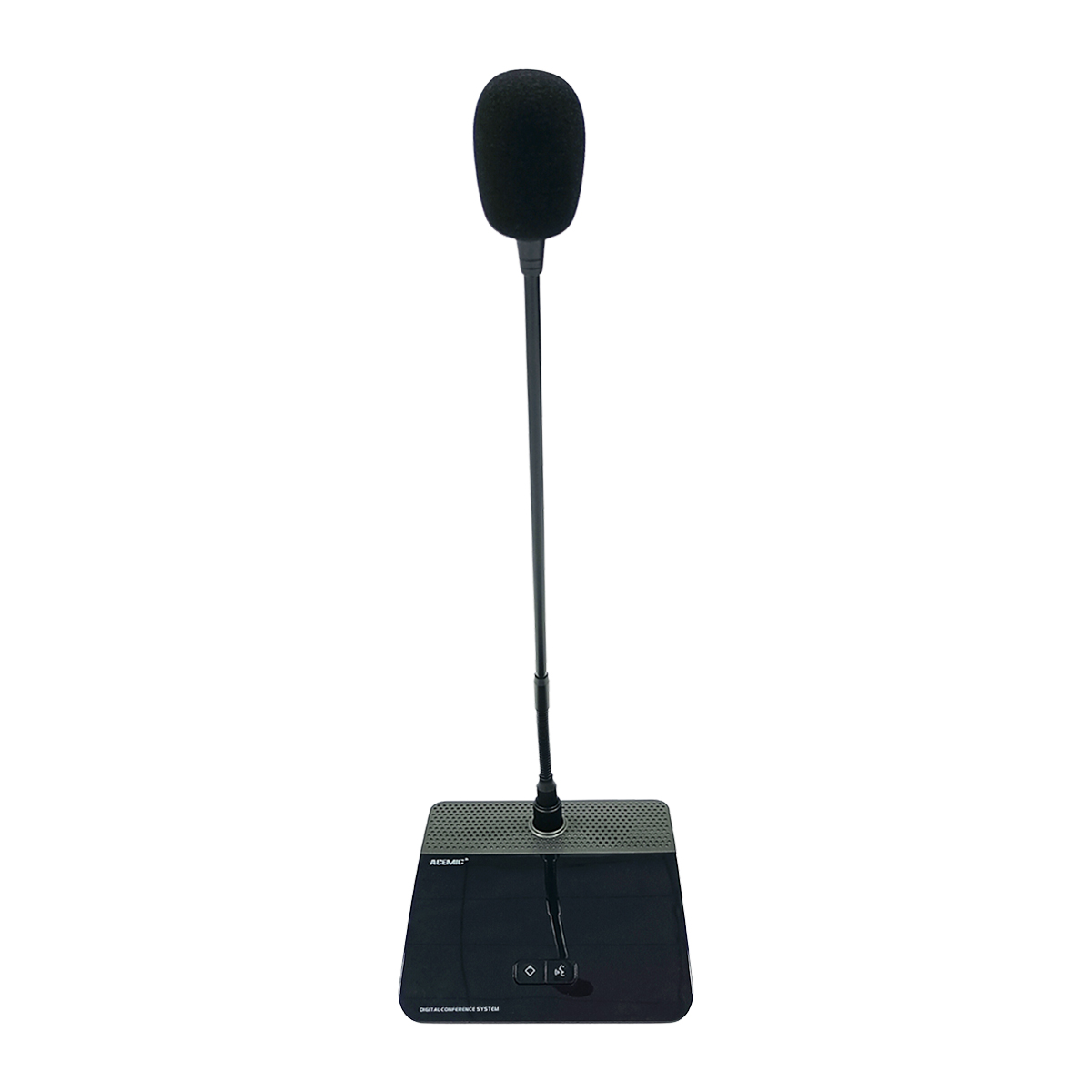

Изображённый рядом настольный микрофонный пульт служит иллюстрацией системы. Его включение в цену я подтвердить не могу. Количество и модели председательских и делегатских пультов, соединительные кабели и прочие принадлежности необходимо уточнить по упаковочной ведомости поставщика.
